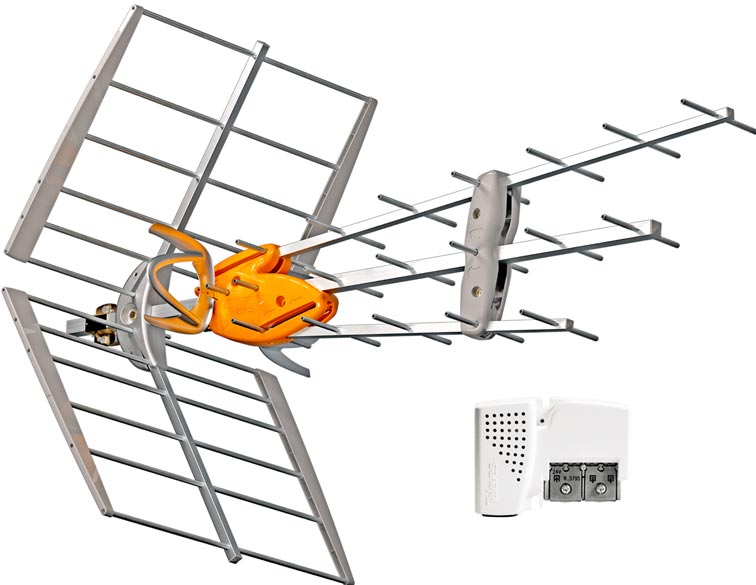

ANTENA ZEWNĘTRZNA TELEVES TFORCE DAT BOSS + ZASILACZ 24V 2 WYJŚCIA

ANTENA KIERUNKOWA ZEWNĘTRZNA TELEVES TForce DAT BOSS + ZASILACZ 24V 130mA Z 2 WYJŚCIAMI

ZASILACZ POZWALA URUCHOMIĆ INTELIGENTNY SYSTEM TFORCE BOSS

INTELIGENTNA ANTENA NAZIEMNA, KIERUNKOWA, ZEWNĘTRZNA DVB-T/T2 UHF - ZASTOSOWANIE W CIĘŻKICH WARUNKACH - SŁABY SYGNAŁ.

ANTENA Z FILTREM LTE, INTELIGENTNIE WYRÓWNUJE POZIOM SYGNAŁU Z RÓŻNYCH NADAJNIKÓW, MULTIPLEXÓW

- Wysoki zakres dynamiczny: pozwala na odbiór sygnału w różnych sytuacjach krytycznych - przy bardzo dużej odległości od nadajnika po instalacje ze zbyt wysokim poziomem sygnału

- Większy zasięg DVB-T: do 27% większy zasięg w porównaniu z poprzednimi modelami

- Bardziej stabilny odbiór: odporna na różnego rodzaju wahania oraz zanikanie sygnału (fading)

- Optymalne C/N: dzięki współczynnikowi szumów, który wynosi tylko 1,2dB

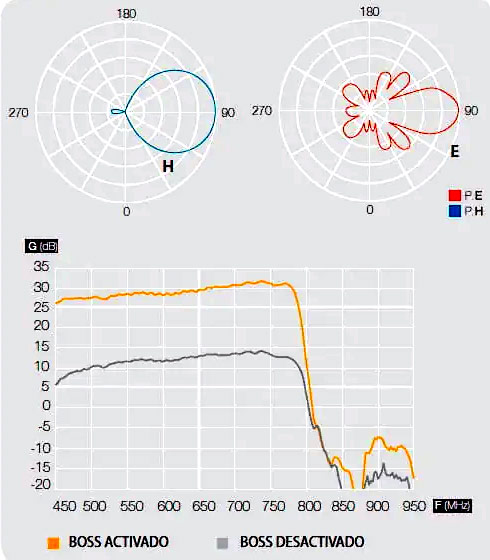

- Bardzo wysoki zysk: technologia TForce zapewnia wzrost do 13dB w UHF oraz BIII

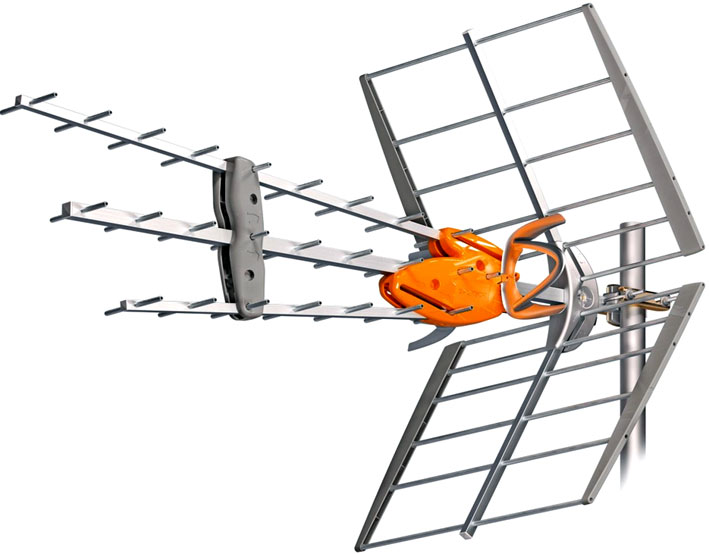

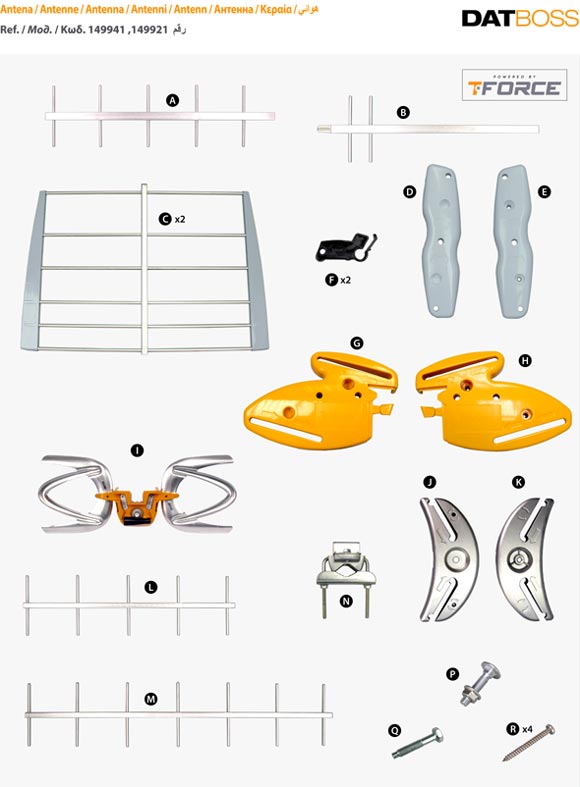

- Konstrukcja DAT, oparta na 3 antenach Yagi z asymetrycznymi direktorami, zapewnia wysoką kierunkowość i optymalną charakterystykę promieniowania przeciw echom

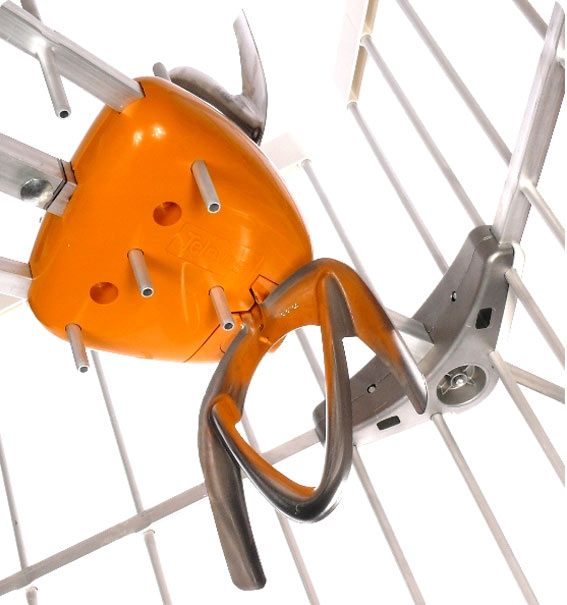

- Specjalny dipol podwójne “U” charakteryzuje się otwartym/zamkniętym formatem, zapewniając optymalną równomierność w częstotliwości

- W pełni ekranowana puszka połączeniowa ochrania system BOSS przed szumem impulsywnym. Uziemienie zabezpiecza elementy anteny przed wyładowaniami elektrycznymi

- Wykonana z aluminium (nierdzewna). Długa żywotność/li>

- W pełni zautomatyzowana europejska produkcja oraz poddanie anten bardzo rygorystycznym kontrolom jakościowym jako gwarancja powtarzalności.

Technologia TForce:

Televés kończy erę krzemową! Firma wkroczyła w nową erę projektowania komponentów elektronicznych – układów scalonych, działających w zakresie częstotliwości mikrofalowych. Technologia TForce opiera się na produkcji ze związków półprzewodnikowych, takich jak arsenek galu (GaAs), zapewniając produktom nieosiągalne do tej pory parametry i funkcjonalności.

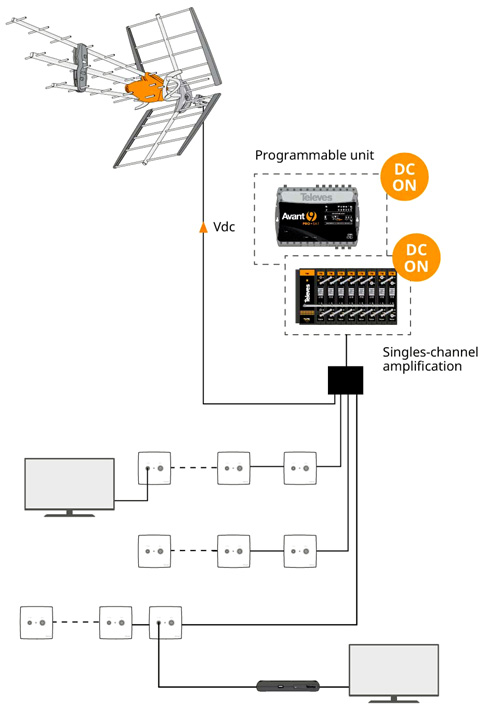

Televes na nowo odkrył koncepcję anteny. Do tej pory antena była ograniczana do elementu odbiorczego w instalacji telewizyjnej, gdzie zysk i kierunkowość były cechami wyróżniającymi. Wprowadzenie inteligentnego urządzenia, takiego jak BOSS, umożliwiło antenie odbiór bardzo słabych sygnałów bez ryzyka wpływu bardzo silnych sygnałów. Ponadto, różnego typu wahania nie wpływają na wynik końcowy - koncepcja “Zakresu Dynamicznego” okazuje się najbardziej wyróżniającą się cechą spośród parametrów dotyczących jakości.

Połączenie BOSS z technologią TForce, opartej na wykorzystaniu komponentów MMIC, to kamień milowy w optymalizacji zakresu dynamicznego.   Technologia, która pozwalała na odzyskanie utraconych sygnałów z odległych nadajników, obecnie umożliwia zwiększenie zasięgu w instalacjach DVB-T.

PARAMETRY TECHNICZNE:

- Profesjonalna antena cyfrowa o wysokiej skuteczności: odbiór pasma UHF (470-694MHz)

- Kanały 21-48

- Wbudowany filtr LTE

- Do montażu na zewnątrz: odporna na wodę i promieniowanie UV

- Idealna na obszarach o trudnych warunkach odbioru

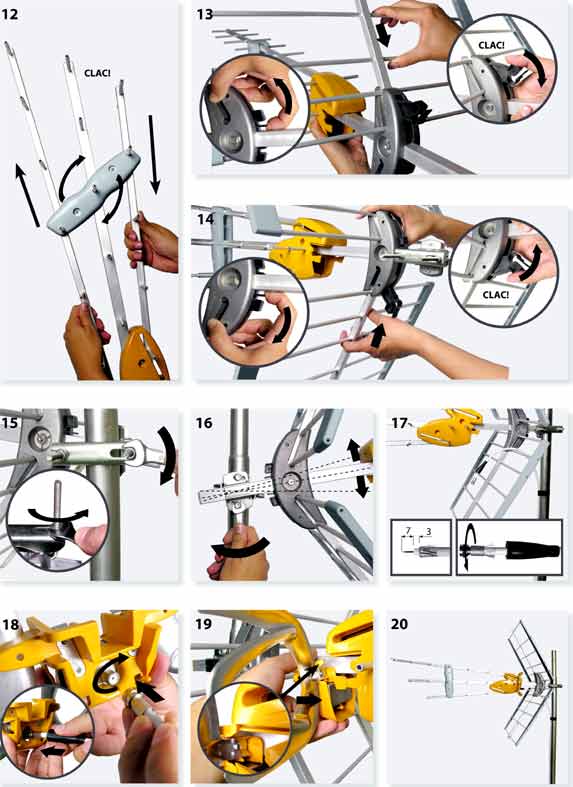

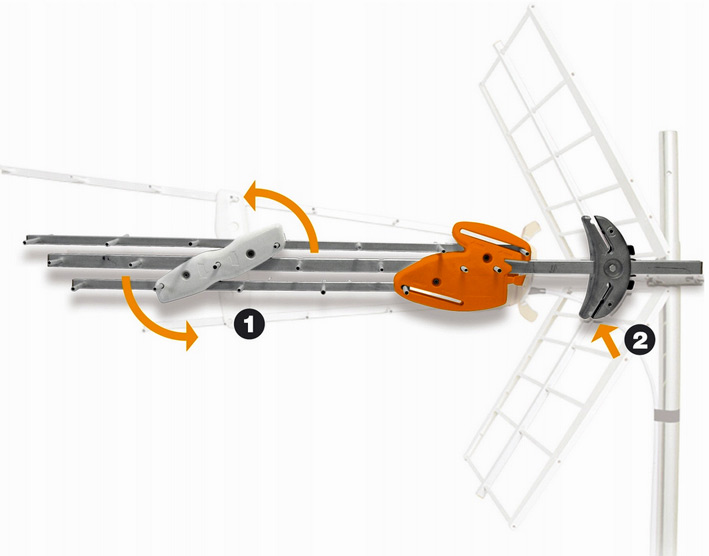

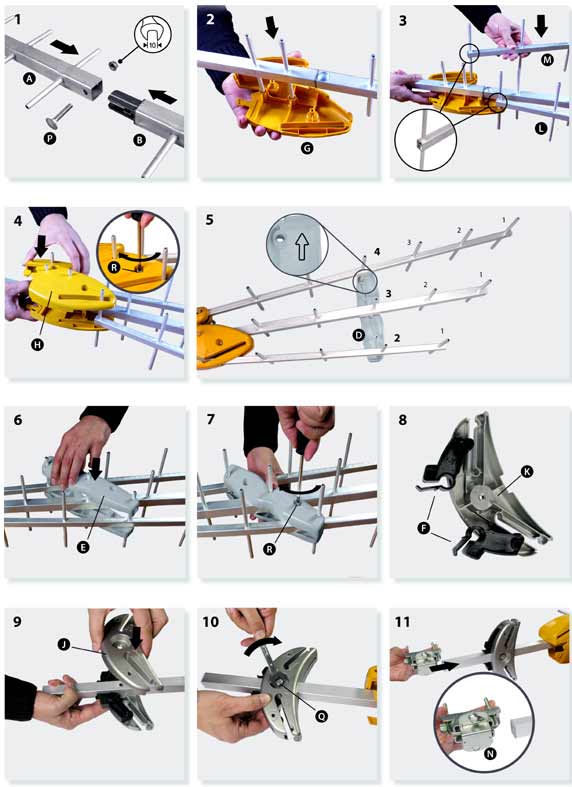

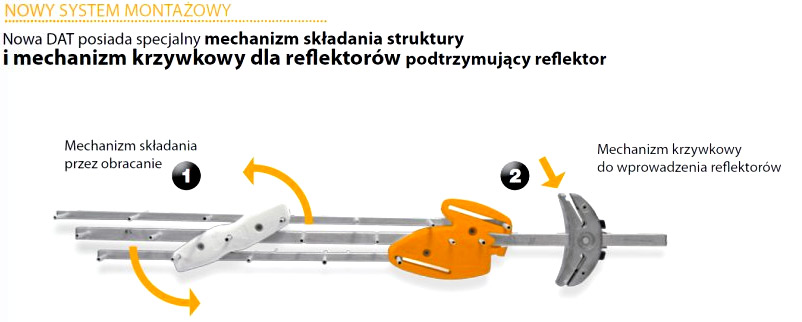

- Składana wytrzymała konstrukcja

- Impedancja: 75 Ohm Złącze: typu FF

- Praca w trybie BOSS: OFF - ON

- Zysk energetyczny: 17dB

- Wzmocnienie 42dB

- Współczynnik szumu 1,2

- Współczynnik przód/tył: >20dB

- Poziom wykorzystania sygnału: >75

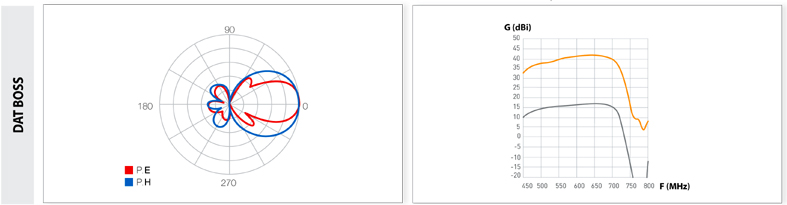

- Kąt promieniowania 30st

- Obciążenie wiatrem 120N (@130Km/h), 165N (@150Km/h)

- Zasilanie wzmacniacza 12-24V

- Maks. prąd 40

- Długość: 89 cm

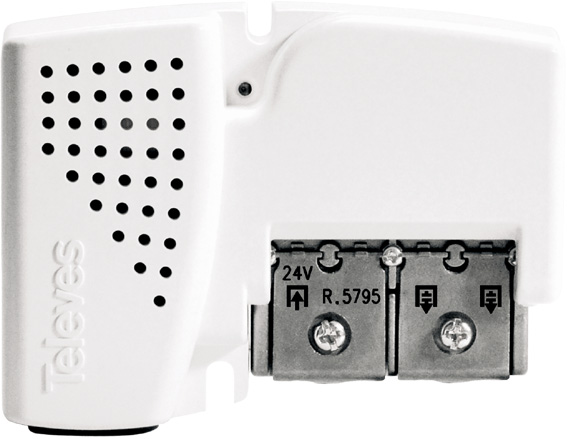

ZASILACZ TELEVES PICOKOM 24V 130mA 2 WYJŚCIA

ZASTOSOWANIE W TFORCE DAT BOSS, DAT BOSS MIX, DAT BOSS LR, DINOVA, V+ MIX WYKORZYSTUJĄC 1 LUB 2 WYJŚCIA.

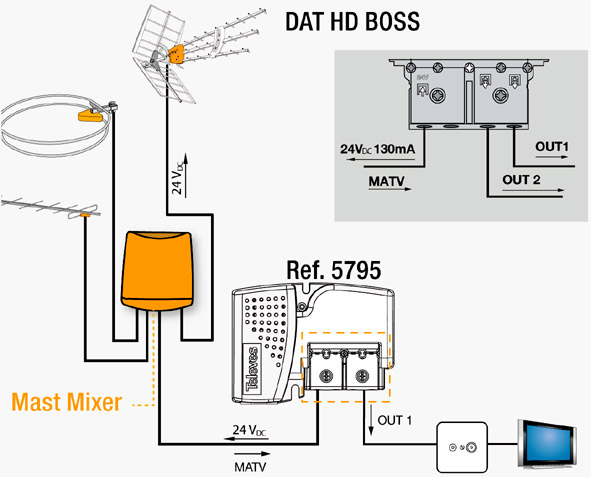

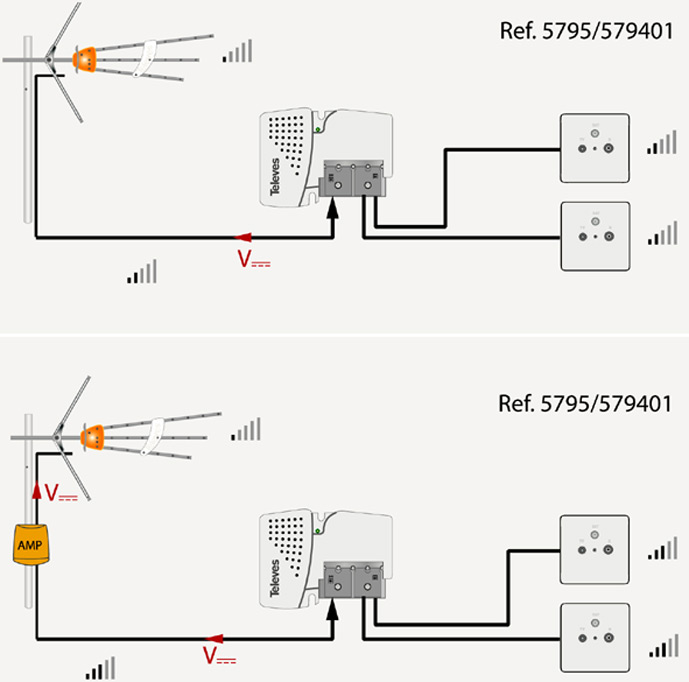

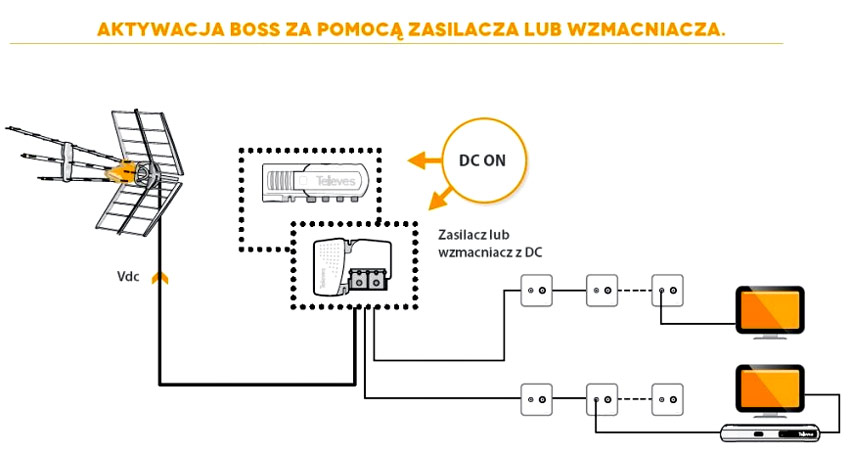

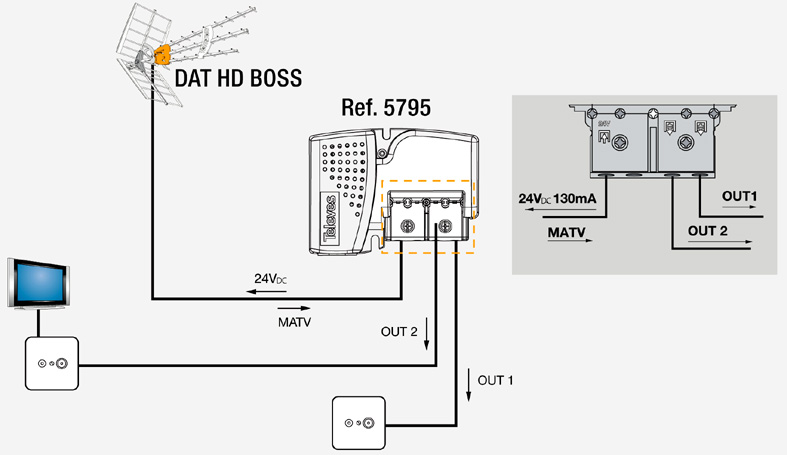

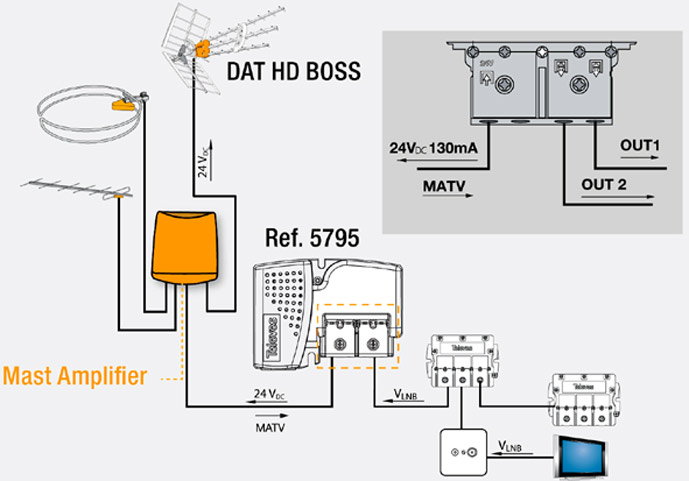

Zasilacz domowy 24V (130mA), przekazujący zasilanie za pośrednictwem wejściowego kabla koncentrycznego, umożliwiając jednocześnie przejście sygnału TV. Stosowany w instalacjach do zasilania wzmacniaczy masztowych lub systemu BOSS. Wyposażony w rozgałęźnik do generowania dwóch wyjść.


- Zasilacz impulsowy o dużej wydajności: mniejszy pobór prądu aż o 40%

- Bardzo niskie zużycie prądu

- Estetyczny design i zredukowane wymiary: montaż w obudowach o wymiarach 100x100 mm

- System połączeniowy EasyF

- W pełni zautomatyzowana produkcja poddana rygorystycznym kontrolom jakości






- Przykręcane do ściany

- Straty przejściowe różnią się w zależności od liczby używanych wyjść

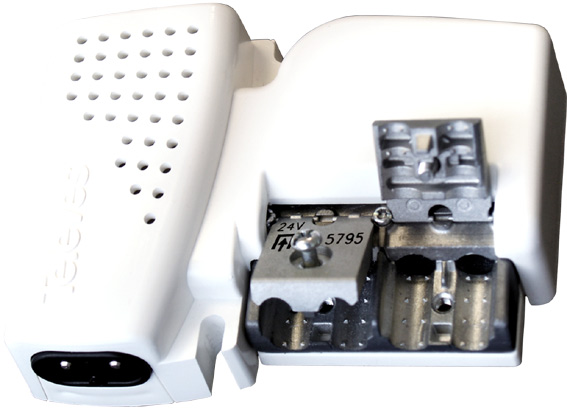

System połączeniowy EasyF - łatwy i szybki montaż



EasyF jest innowacyjnym systemem połączeniowym przewodu wewnętrznego (żyły) kabli koncentrycznych. Żyła jest wprowadzana bezpośrednio do urządzenia, zwiększając w ten sposób niezawodność połączenia. Ponadto, dzięki braku zastosowania złączy F, możliwa jest redukcja wymiarów urządzenia oraz zabezpieczenie dwóch kabli za pomocą jednej śrubki.

- Oszczędność czasu: szybszy montaż, brak potrzeby nakładania złączy na kable koncentryczne. Ponadto, unika się procesu gwintowania/nakręcania złączy w urządzeniu, co czasem jest wręcz niemożliwe z powodu braku odpowiedniej przestrzeni

- Niezawodne połączenie: kołnierz, który utrzymuje kabel, uniemożliwia poluzowanie kabla

- Oszczędność w kosztach: instalacja nie wymaga dodatkowych złączy typu F lub IEC

- Optymalizacja przestrzeni: wejścia oraz wyjścia znajdują się po tej samej stronie urządzenia, dzięki czemu unika się zaginania kabli oraz ułatwia się prace instalacyjne

- Trzy proste kroki montażowe - połączenie dwóch kabli wymaga jedynie odkręcenia i przykręcenia pokrywy:

1. Odkręć pokrywę rozgałęźnika, aby uzyskać dostęp do połączenia

2. Wprowadź wcześniej przygotowany kabel koncentryczny

3. Zamknij i przykręć pokrywę



Dowiedz się więcej o niezawodności systemu EasyF

Dzięki EasyF, połączenie kabla koncentrycznego z urządzeniem jest wykonywane poprzez zautomatyzowany system wprowadzenia żyły kabla do kontaktu, bez konieczności wykonywania spawu.

-  Dłuższa żywotność urządzenia: eliminacja spoin wydłuża żywotność urządzenia

- Redukcja awaryjności, zazwyczaj spowodowanych przez spawanie na zimno

- Optymalizacja oddziaływania elektromagnetycznego przy wysokich częstotliwościach

- Wzmocnienie naszego zaangażowania w ochronę środowiska: brak zanieczyszczeń spowodowanych procesami spawania oraz mniejsze zużycie prądu w procesach produkcyjnych

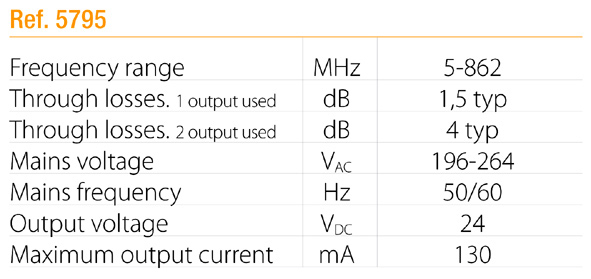

PARAMETRY TECHNICZNE:

- Typ zasilacza: wewnętrzny

- Wyjścia 2 typu EasyF

- Częstotliwość pracy 5-862MHz

- Straty na 1 wyjściu 1,5dB, na 2 wyjściach 4dB

- Napięcie wyjściowe 24V

- Prąd wyjściowy 130mA

- Prąd wejściowy 35mA, 4,4W

- Napięcie sieci 196 - 264V (50-60Hz)

- Połączenia typu EasyF

- Wbudowany bezpiecznik bezpiecznik 800mA 250V

- Temperatura pracy -5 - 45 st.C

- Stopień ochrony IP20

- Waga 130g

- Wymiary: 90 x 68 x 28mm

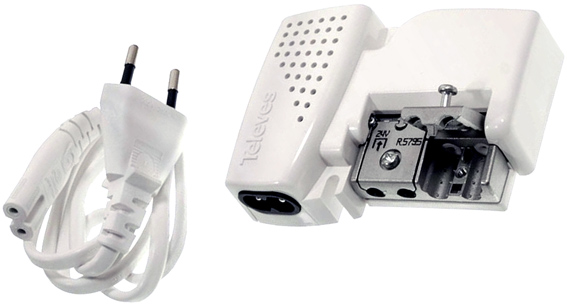

KOMPLET ZAWIERA:

- zasilacz

- kabel zasilający 90cm

- instrukcja
